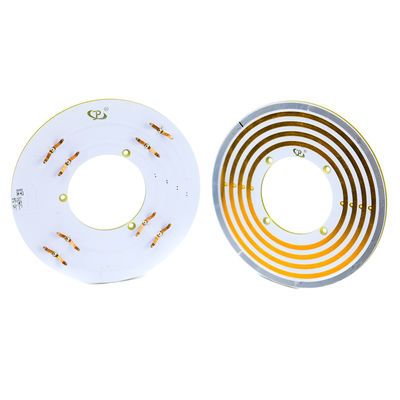

4 circuiti 5A Pancake Slip Ring con buco di 40 mm per automazione industriale e attrezzature mediche
Dettagli
| Numero circuito | 4 | Valutazione attuale | 5a |
|---|---|---|---|
| Voltaggio | 24 V CC/CA | Velocità di lavoro | 0 ~ 300 giri/min |
| Temperatura di lavoro | -20~+60℃ | Resistenza dielettrica | ≥ 100VAC@50Hz |
| Resistenza all'isolamento | 50MΩ@100VDC | Rumore elettrico | ≤70mΩ |
| Materiale di contatto | Metallo prezioso | Materiale abitativo | FR-4 |
| Lunghezza del filo | Statore: 300 mm | Diametro del foro | φ40mm |
| Spessore | 6 mm | Tipo di contatto | Contatti dell'oro |
| Stile | anello di contatto del pancake | ||
| Evidenziare | Anello a 4 circuiti,5A anello di scivolamento di corrente,Anello a buco da 40 mm |
||
Descrizione di prodotto
4-circuito 5A Pancake Slip Ring 40mm
Automazione industriale e apparecchiature mediche Contatti elettrici
Prezzo di scambio solo su Alibaba
La serie LPK è un gruppo di Pancake Slip Rings fabbricati dalla JINPAT con uno spessore inferiore a 6 mm. Progettati esclusivamente per sistemi di rotazione con spazio di installazione verticale limitato,questi anelli di scivolo presentano sia anello di rame e contatto spazzola che circondano un foro centrale per la massima efficienza dello spazio.
L'anello di scivolo LPKS040-0405 è ideale per qualsiasi sistema elettromeccanico che richieda una rotazione continua durante il trasferimento di potenza o dati tra parti stazionarie e rotanti.
Questa unità standard è dotata di contatti in oro all'interfaccia rotante e fili a piombo colorati sia sullo statore che sul rotore per connessioni elettriche semplificate.
LPKS040-0405 Caratteristiche dell'anello di scivolo
- Capacità di rotazione ad alta velocità
- Contatto affidabile con design leggero
- Funzionamento con rumore fisico estremamente basso
- rotazione continua a 360° per la trasmissione di potenza e segnale
- Nessuna interferenza o perdita di connessione
- Disponibile consegna rapida
Disponibili soluzioni personalizzate
- Opzioni di codificatori fotoelettrici pronti
- Fabbricazione a partire da semi di legno
- Altre soluzioni specializzate disponibili
LPKS040-0405 Specifiche tecniche
| Circuiti | 4 |
|---|---|
| Classificazione attuale | 4ckt*5A |
| Voltaggio | 24 VDC/AC |
| Forza dielettrica | Tra circuiti ≥ 100 VAC@50 Hz |
| Isolamento | 50MΩ@100VDC |
| Rumore elettrico | ≤ 70mΩ |
| Velocità di lavoro | 0 ~ 300 giri/min |
| Materiale di contatto | Metalli preziosi |
| Materiale per le abitazioni | FR-4 |
| Lunghezza del filo | Stator: 300 mm |
| Diametro del foro | φ40 mm |
| Temperatura di funzionamento | -20°C - +60°C |
Applicazioni principali
- Dispositivi elettrici
- Macchine per la TAC
- Mini robot
- Apparecchiature industriali a LED
- Dispositivi in miniatura
Visualizzazioni del prodotto
Vantaggi aziendali
- 12Impianto di 1.000 metri quadrati con oltre 500 dipendenti
- Premio nazionale per l'alta e nuova tecnologia con 69 brevetti
- Partenariati globali con imprese famose in tutto il mondo
- 10,000+ progetti di successo in applicazioni civili, militari, commerciali e industriali
- Fondata nel 1996 con oltre 20 anni di esperienza nella produzione e nella ricerca e sviluppo
- Soluzioni per anelli di scivolo personalizzati gratuiti per esigenze di attrezzature specializzate
- Servizio di consegna rapida
Domande frequenti
- Cosa facciamo?
Ci concentriamo sullo sviluppo, la progettazione e la produzione di anelli di alta qualità, offrendo varie soluzioni per sistemi rotanti.
Cos'e' un anello?
Un anello di scivolo è un dispositivo elettromeccanico che consente la trasmissione di potenza e segnali elettrici tra strutture stazionarie e rotanti.semplifica il funzionamento del sistema, e elimina i fili pendenti soggetti a danni.
Che tipo di anelli ci sono?
- Anelli elettrici a scivolo (capsula, foro, miniatura, ecc.)
- Anelli a scivolo di segnale (USB, giunto rotante in fibra ottica, ad alta frequenza, ecc.)
- Unioni rotanti pneumatiche/idrauliche
- Anelli di scivolo personalizzati
- Serie di grandi volumi
Come faccio a scegliere un anello?
La selezione richiede dettagli sui parametri operativi dell'applicazione, inclusi circuiti, tensione/ampere per circuito, velocità e tipo di montaggio.Contattaci per assistenza con soluzioni personalizzate/modificate.
Offrite anelli a misura?
Sì, i nostri ingegneri svilupperanno soluzioni perfette per le vostre esigenze specifiche.
