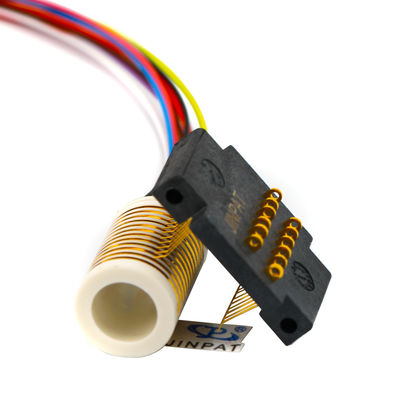

12 circuiti compatti con anello a scivolo separato con rotazione continua a 360° per un trasferimento di potenza fluido

  • Compact 12 Circuits Separate Slip Ring with 360° Continuous Rotation for Smooth Power Transfer
Luogo di origine Cina
Marca JINPAT
Certificazione ISO/CE/RoHS/UL
Numero di modello LPS-12
Quantità di ordine minimo 10 pezzi
Prezzo negotiable
Dettagli
Numero di circuiti 12 Velocità operativa 0-100 giri/min.
Voltaggio 240 VAC/DC Valutazione attuale 1-3A
Intervallo di temperatura -20 da ℃ a +60 ℃ Umidità di lavoro RH uguale o superiore a 60%
Materiale di contatto Oro ad oro Dimensione del piombo 28 # rame placcato d'argento
Lunghezza del cavo 250 mm (9.843 pollici) Resistenza dielettrica ≥200 VAC a 50Hz, tra ciascun circuito
Materiale del corpo Metallo prezioso Resistenza all'isolamento 50 MΩ @ 500 VDC
Rumore elettrico 30 MΩmin Velocità massima 200 giri/min continui
Rotazione 360° continuo
Evidenziare

Anello di contatto separato di 12 circuiti

,

Anello di scivolo a rotazione continua di 360°

,

Anello a scivolo compatto separato
Descrizione di prodotto
Compatto LPS-12 Gold Separate Slip Ring - 12 circuiti
Questa unità ad anello di scivolo di alta qualità è progettata per sistemi elettromeccanici che richiedono una rotazione continua durante il trasferimento di potenza o dati tra strutture stazionarie e rotanti.Conosciuti anche come interfacce elettriche rotanti o giunture elettriche rotanti, questi componenti migliorano la capacità del sistema, semplificano la progettazione e impediscono danni durante la rotazione.
Caratteristiche chiave
  • Modello standard a 12 circuiti con contatti in oro
  • Funzionamento a velocità fino a 200 giri al minuto in continuo
  • 250 mm di lunghezza standard del cavo con cablaggio colorato
  • Compatibile con vari protocolli di bus dati
  • Disponibile in configurazioni sigillate
  • Cuscinetti a sfera di precisione per una durata di vita prolungata
  • Progettazione di scanalature a 90° V per un funzionamento regolare
Vantaggi di prestazione
  • Requisiti minimi di coppia per l'efficienza del sistema
  • Impiego compatto per applicazioni con spazio limitato
  • Caratteristiche di rotazione eccezionalmente lisce
  • Basso rumore elettrico per l'integrità del segnale
  • Capacità di rotazione continua a 360°
  • Capacità di trasferimento di larghezza di banda elevata
  • Spedizione rapida disponibile per esigenze urgenti
Specifiche tecniche
Parametro Valore
Velocità di funzionamento 0-100 giri/min
Numero di circuiti 12
Valore nominale della tensione 240 VAC/DC
Classificazione attuale 1-3A
Intervallo di temperatura -20°C a +60°C
Materiale di contatto D'oro in oro
Forza dielettrica ≥ 200 VAC @ 50 Hz
Resistenza all'isolamento 50 MΩ @ 500 VDC
Applicazioni tipiche
  • Attrezzature e strumentazione di prova elettrica
  • Sistemi di produzione e di controllo dei processi
  • Applicazioni di robotica e sensori rotanti
  • Meccanismi per telecamere pan/tilt
  • Attrezzature mediche e aeronautiche
  • Sistemi di rotazione dell'esposizione
  • Macchine su misura e OEM
12 circuiti compatti con anello a scivolo separato con rotazione continua a 360° per un trasferimento di potenza fluido 0 12 circuiti compatti con anello a scivolo separato con rotazione continua a 360° per un trasferimento di potenza fluido 1
Informazioni relative al fabbricante
JINPAT Electronics è specializzata in soluzioni ad anello di scivolo di alta qualità con:
  • 12Impianto di produzione di oltre 1000 metri quadrati con oltre 500 dipendenti
  • 69 brevetti e riconoscimento come impresa nazionale ad alta tecnologia
  • Più di 20 anni di esperienza in ricerca e sviluppo e produzione dal 1996
  • 10,000+ progetti di successo in applicazioni commerciali e militari
  • Partenariati globali con imprese leader
  • Disponibili soluzioni di ingegneria su misura
12 circuiti compatti con anello a scivolo separato con rotazione continua a 360° per un trasferimento di potenza fluido 2 12 circuiti compatti con anello a scivolo separato con rotazione continua a 360° per un trasferimento di potenza fluido 3
Domande frequenti
Cos'e' un anello?
Un anello di scivolo è un dispositivo elettromeccanico che consente la trasmissione di potenza e segnali tra componenti stazionari e rotanti,eliminare i fili pendenti soggetti a danni migliorando al contempo le prestazioni del sistema.
Guida alla selezione del prodotto
Per una selezione ottimale degli anelli di scivolo, considera i requisiti del circuito della tua applicazione, le specifiche di tensione / corrente, la velocità di funzionamento e la configurazione di montaggio.Il nostro team di ingegneri offre consulenza gratuita per soluzioni personalizzate.
