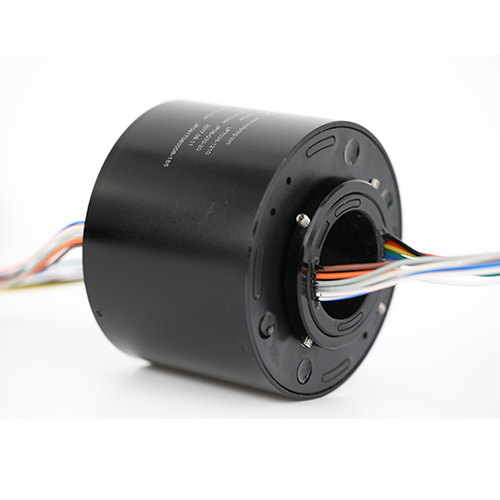

Anello collettore a foro passante da 50 mm, 6 circuiti, 5A, 300 giri/min
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Dimensione del foro | 50 mm | Circuiti | 6 |
|---|---|---|---|
| Corrente per circuito | 5a | Velocità operativa | 0-300rpm |
| Valutazione di tensione | 380VAC/DC o superiore | Materiale di contatto | Metallo prezioso |
| Diametro esterno | 119 mm | Temperatura di lavoro | -10 ~ +50 |
| Umidità funzionante | RH uguale o superiore a 60% | Resistenza dielettrica | ≥ 200V@50Hz tra ciascun circuito |
| Resistenza all'isolamento | 50MΩ@ 500VDC | Rumore elettrico | min 30mΩ |
| Lunghezza del filo di piombo | 300 mm (11,811 pollici) | Materiale abitativo | Lega di alluminio |
| Coppia | ≤9.25 g*m | ||
| Evidenziare | 50mm attraverso l'anello di contatto del foro,Anello collettore a 6 circuiti,5A |
||
Descrizione di prodotto
Anello di scivolo ad alte prestazioni - dimensione del foro di 50 mm, 6 circuiti, 5A
L'anello di scivolo LPT050-0605 ha 6 connessioni con 5A per anello.Utilizzando una tecnologia avanzata di spazzola in fibra, questo anello di scivolo offre prestazioni superiori con più punti di contatto per fascio di spazzola, bassa forza di contatto e tassi di usura minimi.
Caratteristiche chiave
- Progettazione a tracciato di 50 mm
- Diametro esterno compatto di 119 mm
- Opzioni di configurazione modulare
- Conduci circuiti fino a 20-50 ampere
- Funzionamento a velocità fino a 300 giri al minuto in continuo
- Cuscinetti in acciaio e cuscinetti per albero/cassa meccanici per ambienti difficili
- Montaggio standard del collare (flange opzionale)
- Opzioni di uscita multiple disponibili
- Anelli in argento standard (oro opzionale)
- Unità sigillata per la protezione
- Capacità di rotazione continua a 360°
Specifiche tecniche
| Parametro | Specificità |
|---|---|
| Circuiti | 1-24 circuiti |
| Velocità di funzionamento | 0-300 giri al minuto |
| Temperatura di funzionamento | -10°C a +50°C |
| Umidità di lavoro | RH uguale o superiore a 60% |
| Specifiche elettriche | |
| Valore nominale della tensione | 380 VAC/DC o superiore |
| Classificazione attuale | 2A/5A/10A/15A per circuito |
| Forza dielettrica | ≥ 200V@50Hz tra ciascun circuito |
| Resistenza all'isolamento | 50MΩ@ 500VDC |
| Rumore elettrico | 30 mΩ Min |
| Specifiche meccaniche | |
| Materiale di contatto | Metalli preziosi |
| Lunghezza del filo di piombo | Standard 300 mm (11,811 pollici) |
| Materiale per le abitazioni | Leghe di alluminio |
| Torsione | ≤ 9,25 g*m (valore di riferimento) |
| Protezione | IP50 |
Vantaggi di prestazione
- Trasferimento efficiente dei segnali di controllo e dati
- La tecnologia di spazzola in fibra consente un funzionamento senza manutenzione (senza necessità di lubrificazione)
- La progettazione modulare consente la personalizzazione attraverso tecniche di produzione standard
- Configurazioni personalizzate disponibili per esigenze specifiche di applicazione
Applicazioni tipiche
- Macchine e apparecchi per l'imballaggio
- Sistemi di movimentazione dei semiconduttori
- Apparecchiature di automazione industriale
- Macchine per l'esposizione di mostre
- Attrezzature di diagnostica medica
- Tabelle di indici rotanti
- Sistemi di controllo dei processi
- Sistemi di illuminazione di emergenza
- Robotica e macchine per la palletizzazione
- Torrette e bobine di cavi per apparecchiature pesanti
Informazioni relative al fabbricante
- 12Impianto di produzione di oltre 1000 metri quadrati
- 500+ dipendenti qualificati
- Riconosciuta come impresa nazionale ad alta e nuova tecnologia
- Titolare di 69 brevetti tecnologici
- Partenariati globali con le principali imprese industriali
- 10,000+ progetti di successo in più settori
- Fondata nel 1996 con oltre 20 anni di esperienza in ricerca e sviluppo
- Disponibili soluzioni di ingegneria su misura
- Consegna rapida dei prodotti standard
Domande frequenti
Cos'e' un anello?
Un anello di scivolo è un dispositivo elettromeccanico che consente la trasmissione di potenza e segnali elettrici tra strutture stazionarie e rotanti.Elimina la necessità di fili appesi nei sistemi rotanti, migliorando le prestazioni meccaniche e semplificando il funzionamento.
Che tipo di anelli da scivolo fornisci?
- Anelli di scivolo elettrici (capsula, a traverso, in miniatura)
- Anelli di scivolo del segnale (USB, fibra ottica, alta frequenza)
- Unioni rotanti pneumatiche/idrauliche
- Soluzioni di progettazione su misura
- Modelli di produzione ad alto volume
Come faccio a scegliere l'anello di slittamento giusto?
La selezione richiede dettagli sui parametri di funzionamento dell'applicazione, tra cui il numero di circuiti, i requisiti di tensione/corrente, la velocità di funzionamento e la configurazione di montaggio.Il nostro team di ingegneri può aiutare con la corretta selezione o disegno personalizzato.
Fornisce soluzioni su misura per anelli di scivolo?
Sì, il nostro team di ingegneri può sviluppare soluzioni personalizzate su misura per le vostre esigenze specifiche. Offriamo servizi gratuiti di consulenza e progettazione per applicazioni specializzate.
