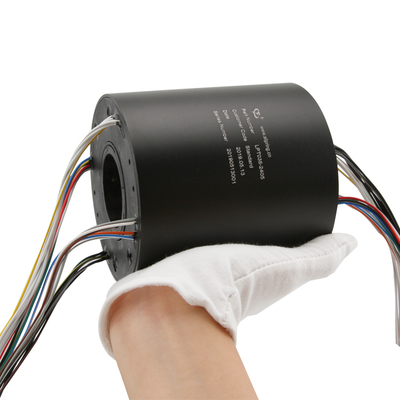

Anello collettore a foro passante a 24 circuiti 5A con foro da 38,1 mm
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Circuiti | 24 | Classificazione attuale | 5A |
|---|---|---|---|
| Diametro del foro | 38,1 mm | Velocità di rotazione | 0-300rpm |
| Voltaggio | 240 VAC/DC | Rigidità dielettrica | 1000VAC@50Hz |
| Resistenza all'isolamento | ≥500MΩ@500VDC | Resistenza di contatto dinamico | 1MΩ min. |
| Materiale di contatto | Materiale plastico di ingegneria | Materiale per le abitazioni | Aluminici |
| Torsione | ≤0.1 Nm/6 circuiti, +0.03 Nm/6 circuiti | Tipo di filo | Teflon o altri |
| Lunghezza del filo | rotore/statore: 300 mm | Intervallo di temperatura | Industriale: -20℃~+60℃ Militare: -50℃~+80℃ |
| Grado di protezione | IP50 | ||
| Evidenziare | 5A Anello di slittamento attraverso buco,Anello collettore con foro da 38,1 mm |
||
Descrizione di prodotto
Acciaio elettrico cavo, potenza di rotazione a 360° Taglia del foro 38.1mm 24 circuiti 5A, attraverso anello di scivolo del foro
Attributi del prodotto
| Attributo | Valore |
|---|---|
| Tipo | Accessori elettronici |
| Circuiti | 24 |
| Classificazione attuale | 5A |
| Diametro del foro | 38.1 mm |
Descrizione del prodotto
Prezzo di scambio solo su Alibaba
Breve introduzione
La serie LPT è costituita da anelli di scivolo a traverso (il foro centrale può passare attraverso l'albero di trasmissione, passaggio gas-liquido; può anche integrare alta frequenza, fibra, codificatore, guida d'onda,gas e liquidi e altre giunzioni). L'uso di una spazzola avanzata in fibra assicura un contatto affidabile con attriti estremamente bassi. Il foro centrale è disponibile da 0 a 1000 mm. La corrente è da mA a 5000 ampere.La tensione può essere fino a 10000 volt, che può soddisfare pienamente le diverse esigenze di trasmissione.
Caratteristiche
- Trasmettere segnali analogici e digitali
- La potenza e il segnale sono trasmessi in modo misto e le categorie di segnale sono le seguenti:
- Ethernet: velocità (10Mbps/100Mbps/1000Mbps)
- Ethernet industriale: EtherNet, EtherCAT, ProfiNet, Powerlink, SercosIII/IP, ecc.
- Video HD: SDI, LVDS, ecc.
- Comunicazione seriale: RS232, RS485, RS422, ecc.
- Bus seriale universale: USB2.0
- Bus di campo industriale: CANBus, ProfiBus, InterBus, CC-Link, DeviceNet, ecc.
- Segnale del sensore: resistenza termica, termocoppia, deformazionometro, ecc.
- Lunga durata di servizio, priva di manutenzione
- Facile da installare
Principali applicazioni
Apparecchiature per l'automazione industriale, Apparecchiature mediche, Apparecchiature eoliche, Apparecchiature di prova, Apparecchiature per mostre, Robot, Apparecchiature per giradischi, Apparecchiature per divertimenti, Apparecchiature ferroviarie ad alta velocitàMacchine per imballaggio, attrezzature navali offshore, macchinari da costruzione.
Specifiche tecniche
| Elettronica ed elettronica | Meccanica | Ambiente |
|---|---|---|
| Numero di circuiti: 12/18/24 | Velocità di rotazione: 0-300 giri/min | Temperatura: industriale: -20°C~+60°C Militare: -50°C~+80°C |
| Corrente: 5A (segnale)/10A/15A | Materiale di contatto: plastica di ingegneria | Umidità: 60% RH o superiore |
| tensione: 240 VAC/DC | Materiale di alloggiamento: alluminio | Grado di protezione: IP50 |
| Forza dielettrica: 1000VAC@50Hz | Torsione: ≤ 0,1 Nm/6 circuiti, +0,03 Nm/6 circuiti | |
| Resistenza di isolamento: ≥ 500MΩ@500VDC | Tipo di filo: Teflon o altri | Durata di vita: 10 milioni (personalizzabile) |
| Resistenza di contatto dinamico: 1mΩ min. | Lunghezza del filo: rotore/statore:300 mm |
Codice colore del filo
Disegno di sintesi del prodotto
I nostri vantaggi
- Con un grande stabilimento di oltre 12.000 metri quadrati e più di 500 dipendenti.
- L'azienda ha ricevuto il titolo di "High and New Technology nazionale" e ha ottenuto 69 brevetti.
- Cooperazione a lungo termine con imprese e agenti famosi in tutto il mondo.
- Con oltre 10.000 progetti con successo in applicazioni civili, militari, commerciali e industriali.
- Fondata nel 1996, con oltre 20 anni di esperienza nella produzione e nella ricerca e sviluppo.
- Fornire soluzioni di anelli di scivolo personalizzati gratuiti, che possono essere adatti a una varietà di attrezzature
- Spedizione rapida
Domande frequenti
Ci concentriamo sullo sviluppo, la progettazione, la produzione di sliprings di alta qualità e offriamo varie soluzioni per sistemi rotanti.
Un anello di scivolo è un dispositivo elettromeccanico che consente la trasmissione di potenza e segnali elettrici da una struttura stazionaria a una struttura rotante.Un anello di scivolo può essere utilizzato in qualsiasi sistema elettromeccanico che richiede la rotazione durante la trasmissione di potenza o segnaliPuò migliorare le prestazioni meccaniche, semplificare il funzionamento del sistema ed eliminare i fili soggetti a danni appesi alle giunzioni mobili.
- Anelli di scorrere elettrici (anello di scorrere a capsula, anello di scorrere a traverso, anello di scorrere in miniatura, ecc.)
- Anelli di slittamento di segnale (anello di slittamento USB2.0/USB3.0, giunto rotante in fibra ottica, anello di slittamento ad alta frequenza, ecc.)
- Unioni rotanti pneumatiche/idrauliche
- Anelli di scivolo personalizzati
- Serie di grandi volumi
4Come faccio a scegliere un anello?
La corretta selezione di una soluzione ad anello di scivolo richiede dettagli sui parametri operativi dell'applicazione, compresi i circuiti totali, la tensione e gli ampere per circuito, la velocità di funzionamento e il tipo di montaggio.Se si è sicuri che sia molto probabile che sia necessaria una soluzione personalizzata / modificata o se si ha bisogno di assistenza nella scelta, contattaci per iniziare.
Sì, se siete sicuri che una soluzione personalizzata/modificata sia molto probabilmente necessaria o avete bisogno di assistenza nella vostra selezione, contattateci per iniziare.I nostri ingegneri troveranno la soluzione perfetta per le vostre esigenze..
