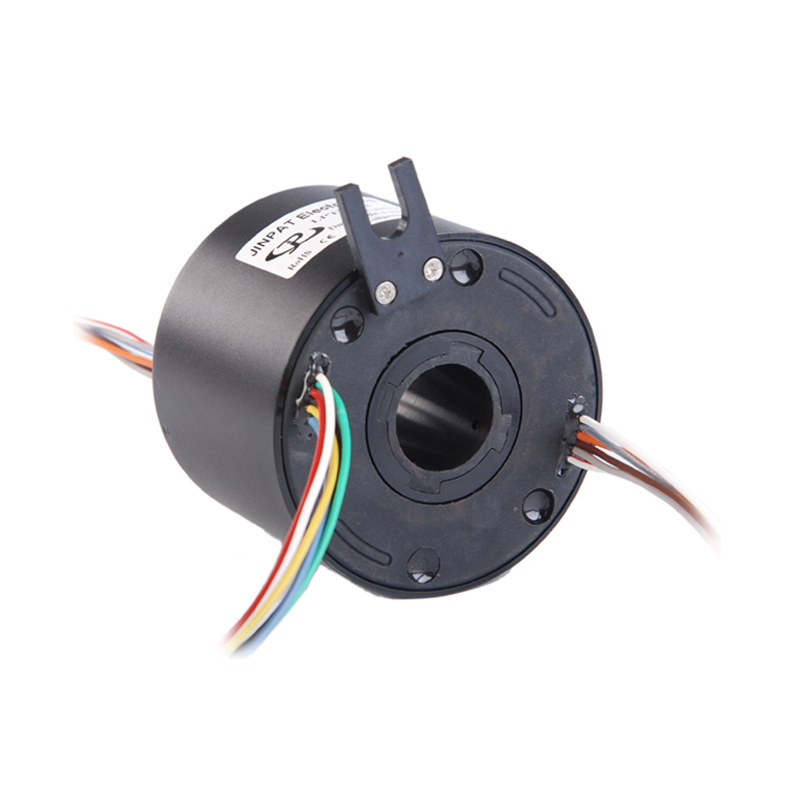

Anello collettore a foro passante da 70 mm, 6 circuiti, 10A per anello
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Dimensione del foro | 70 mm | Numero di circuiti | 6 circuiti |
|---|---|---|---|
| Corrente per circuito | 10 A | Velocità di funzionamento | 0-400 giri/min |
| Temperatura di lavoro | -20℃ a +60℃ | Umidità di lavoro | RH di 60% o più su |
| Numero di tensione | 380 V AC/DC o superiore | Rigidità dielettrica | ≥ 800V @50Hz |
| Resistenza all'isolamento | 50MΩ @500VDC | Rumore elettrico | ≤ 30mΩ |
| Materiale di contatto | Metallo prezioso | Lunghezza del filo di piombo | 300 mm |
| Materiale per le abitazioni | Lega di alluminio | Classe di protezione | IP44 o più alto |
| Torsione | ≤9.25 g*m | ||
| Evidenziare | 70mm attraverso l'anello di contatto alesato,Anello collettore a 6 circuiti,10A |
||
Descrizione di prodotto
Attraverso anello di slittamento a foratura - 15A 38mm 6 circuito con foratura
Attributi del prodotto
| Tipo | Accessori elettronici |
| Modello | Attraverso l' anello di scivolamento |
| Dimensione del foro | 70 mm |
| Numero di circuiti | 6 circuiti (10A per corrente di anello o segnale di routing) |
| Torsione | Minori di 9,25 g*m (per riferimento) |
Visualizzazione del prodotto
Questo anello di slittamento ad alte prestazioni attraverso l'apertura presenta un'apertura senza ostacoli di 70 mm per lo spazio di percorrenza per l'idraulica, la pneumatica o il montaggio dell'albero concentrico.offre più punti di contatto per fascio di spazzole con bassa forza di contatto e tassi di usura.
Specificità principali
| Circuiti | 6 circuiti (1-24 circuiti modulo opzionale) |
| Velocità di funzionamento | 0-400 giri/min |
| Temperatura di funzionamento | -20°C a +60°C |
| Umidità di lavoro | RH uguale o superiore a 60% |
| Valore nominale della tensione | 380 V AC/DC o superiore |
| Classificazione attuale | 10A per circuito (2A/5A/15A facoltativo) |
| Forza dielettrica | ≥ 800V@50Hz tra ciascun circuito |
| Resistenza all'isolamento | 50MΩ@ 500VDC |
| Rumore elettrico | ≤ 30mΩ Min |
| Materiale di contatto | Metalli preziosi |
| Lunghezza del filo di piombo | 300 mm (11.811 pollici) |
| Materiale per le abitazioni | Leghe di alluminio |
| Protezione | IP44 o superiore |
Caratteristiche chiave
- Progettazione a tracciato di 70 mm
- Diametro esterno compatto di 135 mm
- Progettazione modulare con configurazioni di circuiti flessibili
- Supporta circuiti fino a 20-50 ampere
- Funzionamento continuo a velocità fino a 400 giri/min
- Cuscinetti di acciaio e alberi lavorati per ambienti difficili
- Montaggio standard del collare con montaggio opzionale della flange
- Opzioni di uscita multiple disponibili
- Anelli placcati in argento standard (opzionali placcati in oro)
- Unità sigillata per la protezione
Vantaggi tecnici
- Compatibile con i protocolli del bus dati
- Lunga durata senza manutenzione senza necessità di lubrificazione
- rotazione continua a 360° per la trasmissione di potenza, segnale e fluidi
- Personalizzabile per condizioni ambientali specifiche
- Tecnologia di spazzola in fibra per un funzionamento affidabile
- Progettazione modulare per configurazioni flessibili
Informazioni relative al fabbricante
JINPAT Electronics è specializzata in soluzioni ad anello di scivolo di alta qualità con:
- 12Impianto di produzione di 1.000 metri quadrati con oltre 500 dipendenti
- Certificazione nazionale di alta e nuova tecnologia con 69 brevetti
- Più di 20 anni di esperienza in ricerca e sviluppo e produzione dal 1996
- 10,000+ progetti di successo per applicazioni civili, militari, commerciali
- Partenariati globali con grandi imprese
Domande frequenti
Cos'e' un anello?
Un anello di scivolo è un dispositivo elettromeccanico che consente la trasmissione di potenza e segnali elettrici da strutture stazionarie a strutture rotanti,migliorare le prestazioni meccaniche e eliminare i fili appesi.
Quali tipi di anelli sono disponibili?
Forniamo anelli di scivolo elettrici, anelli di scivolo di segnale, unioni rotanti pneumatiche / idrauliche e soluzioni personalizzate per varie applicazioni.
Offrite soluzioni personalizzate?
Sì, il nostro team di ingegneri può sviluppare soluzioni personalizzate basate sui vostri requisiti specifici per circuiti, tensione, velocità e montaggio.
