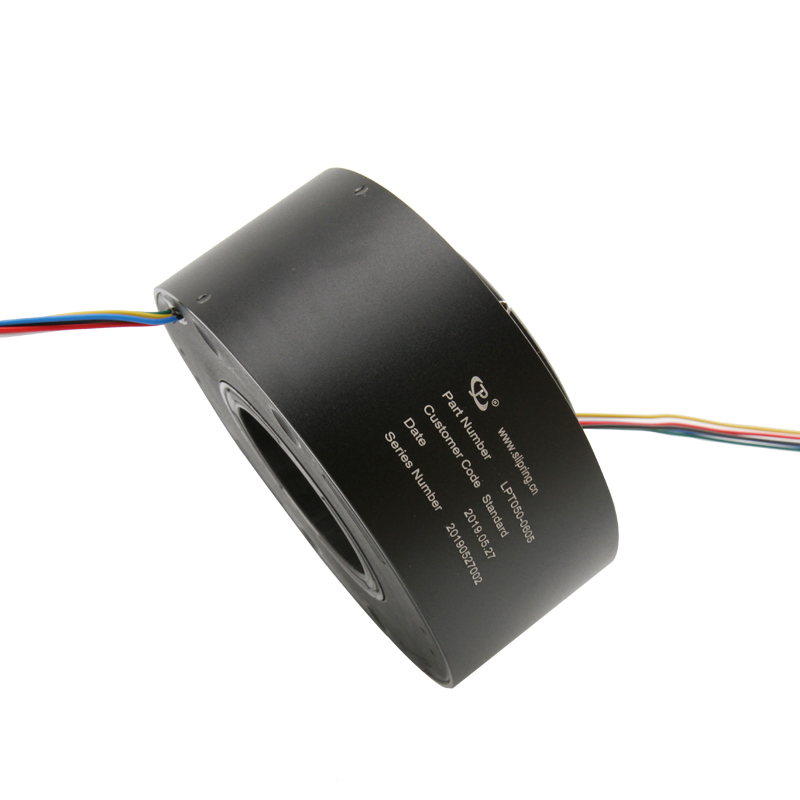

Anello collettore a foro passante da 50 mm, 6 circuiti, 5A, 300 giri/min
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Dimensione del foro | 50mm | Velocità di funzionamento | 0-300rpm |
|---|---|---|---|
| Numero di circuiti | 6/12/18/24 | Classificazione attuale | 5A per circuito |
| Numero di tensione | 380VAC/DC o superiore | Rigidità dielettrica | 1000VAC@50Hz |
| Resistenza all'isolamento | ≥500MΩ@500VDC | Resistenza di contatto dinamico | 1MΩ min. |
| Materiale di contatto | Materiale plastico di ingegneria | Materiale per le abitazioni | Aluminici |
| Torsione | ≤0.1 Nm/6 circuiti, +0.03 Nm/6 circuiti | Tipo di filo | Teflon o altri |
| Lunghezza del filo | rotore/statore: 300 mm | Intervallo di temperatura | Industriale: -20℃~+60℃ Militare: -50℃~+80℃ |
| Grado di protezione | IP50 | ||
| Evidenziare | 50 mm attraverso l'anello di scivolo,Anello collettore a 6 circuiti,5A |
||
Descrizione di prodotto
LPT attraverso gli anelli di scivolamento del foro - dimensione del foro di 50 mm, 6 circuiti, 5A
Prezzo di scambio solo su Alibaba
Visualizzazione del prodotto
Gli anelli di scivolo a traverso della serie LPT presentano un foro centrale che può ospitare alberi di azionamento, passaggi gas-liquido e può integrare giunture ad alta frequenza, fibra, codificatore, conduttore d'onda, gas e liquido.L'utilizzo di una tecnologia avanzata di spazzola in fibra garantisce un contatto affidabile con un minimo di attritoDisponibile con fori centrali da 0 a 1000 mm, correnti da mA a 5000A e tensione fino a 10000V per soddisfare le diverse esigenze di trasmissione.
Caratteristiche chiave
- Trasmette sia segnali analogici che digitali
- Trasmissione mista di potenza e segnali, compresa:
- Ethernet (10Mbps/100Mbps/1000Mbps)
- Ethernet industriale (EtherNet, EtherCAT, ProfiNet, Powerlink, SercosIII/IP)
- Video HD (SDI, LVDS)
- Comunicazione seriale (RS232, RS485, RS422)
- USB2.0
- L'interfaccia di collegamento è disponibile per tutti gli utenti.
- Segnali dei sensori (resistenza termica, termocoppia, deformazionometro)
- Lunga durata di funzionamento senza manutenzione
- Processo di installazione semplice
Specifiche tecniche
Elettronica ed elettronica
| Numero di circuiti | 06/12/18/24 |
| Corrente | 5A (segnale)/10A/15A |
| Voltaggio | 240 VAC/DC |
| Forza dielettrica | 1000VAC@50Hz |
| Resistenza all'isolamento | ≥ 500MΩ@500VDC |
| Resistenza di contatto dinamico | 1mΩ min. |
Meccanica
| Velocità di rotazione | 0-300 giri al minuto |
| Materiale di contatto | Materiale plastico di ingegneria |
| Materiale per le abitazioni | Aluminici |
| Torsione | Circuiti ≤ 0,1 Nm/6, circuiti + 0,03 Nm/6 |
| Tipo di filo | Teflon o altri |
| Lunghezza del filo | rotore/statore: 300 mm |
Ambiente
| Temperatura | Industriale: -20°C~+60°C Militare: -50°C~+80°C |
| Umidità | RH uguale o superiore a 60% |
| Grado di protezione | IP50 |
| Durata di vita | 10 milioni (personalizzabili) |
Disegno di sintesi del prodotto
Codice colore del filo
Applicazioni
Apparecchiature per l'automazione industriale, Apparecchiature mediche, Apparecchiature eoliche, Apparecchiature di prova, Apparecchiature per mostre, Robot, Apparecchiature per giradischi, Apparecchiature per divertimenti, Apparecchiature ferroviarie ad alta velocitàMacchine per imballaggio, attrezzature navali offshore, macchine da costruzione
Vantaggi aziendali
- 12Impianto di 1.000 metri quadrati con oltre 500 dipendenti
- Riconosciuta come azienda nazionale di alta e nuova tecnologia con 69 brevetti
- Partenariati a lungo termine con imprese globali di tutto il mondo
- 10,000+ progetti di successo per applicazioni civili, militari, commerciali e industriali
- Fondata nel 1996 con oltre 20 anni di esperienza nella produzione e nella ricerca e sviluppo
- Soluzioni di anelli di scivolo personalizzati gratuiti per vari requisiti di attrezzatura
- Tempo di consegna rapido
Domande frequenti
- Cosa facciamo?
Ci concentriamo sullo sviluppo, la progettazione, la produzione di sliprings di alta qualità e offriamo varie soluzioni per sistemi rotanti.
Cos'e' un anello?
Un anello di scivolo è un dispositivo elettromeccanico che consente la trasmissione di potenza e segnali elettrici da una struttura stazionaria a una struttura rotante.semplifica il funzionamento del sistema ed elimina i fili soggetti a danni appesi alle giunzioni mobili.
Che tipo di anelli forniamo?
- Anelli di scivolo elettrici (anello di scivolo a capsula, anello di scivolo a traverso, anello di scivolo in miniatura)
- Anelli di slittamento di segnale (anello di slittamento USB2.0/USB3.0, giunto rotante in fibra ottica, anello di slittamento ad alta frequenza)
- Unioni rotanti pneumatiche/idrauliche
- Anelli di scivolo personalizzati
- Serie di grandi volumi
Come faccio a scegliere un anello?
La selezione richiede dettagli sui parametri di funzionamento dell'applicazione, inclusi i circuiti totali, la tensione e gli amperi per circuito, la velocità di funzionamento e il tipo di montaggio.Contattaci per assistenza con soluzioni personalizzate/modificate.
Fornisce anelli di scivolo personalizzati?
Sì, i nostri ingegneri svilupperanno soluzioni perfette per le vostre esigenze.
