15 Circuito attraverso l'anello di slittamento Ethernet per alimentazione e segnale
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Circuiti | 15 circuiti | Velocità di funzionamento | 0-300rpm |
|---|---|---|---|
| Numero di tensione | 380 V CA/24 V CA | Rumore elettrico | min 70mΩ |
| Tensione di esercizio | 380 V CA/24 V CA | Rigidità dielettrica | ≥1000V@50Hz (corrente), 300V@50Hz (segnale) |
| Resistenza all'isolamento | 500MΩ@500VDC (corrente), 100MΩ@300VDC (segnale) | Attraverso il foro | Φ38.1mm |
| Materiale di contatto | Metallo prezioso | Materiale per le abitazioni | Lega di alluminio |
| Lunghezza del filo | Rotore: 3000 mm, statore: 1000 mm | Intervallo di temperatura | -20°C~+60°C |
| Umidità | ≤60%RH | Grado di protezione IP | IP50 |
| Dimensione del filo | Lapp 10019917 filo/ Lapp 0028892 filo Simens fili (6XV1840-2AH10) | ||
| Evidenziare | 15 circuito attraverso l'anello di scivolamento del foro,anello di scivolo Ethernet per l'alimentazione,attraverso il segnale dell'anello di scivolamento del foro |
||
Descrizione di prodotto

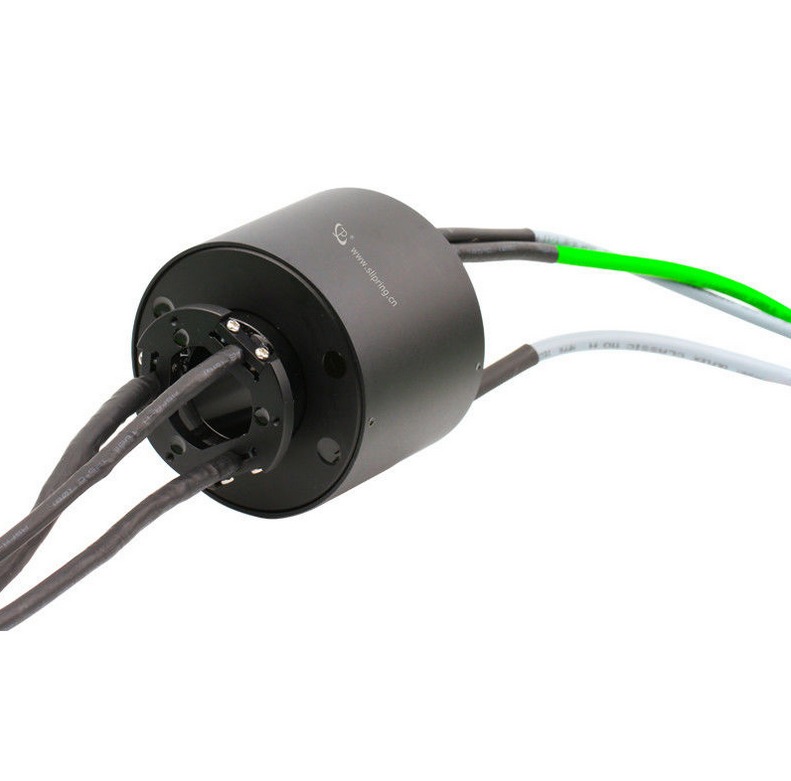

Attraverso l'anello di slittamento Ethernet 15 circuiti, trasmettendo corrente e segnale
Attributi del prodotto
| Attributo | Valore |
|---|---|
| Tipo | Accessori elettronici |
| Circuiti | 15 circuiti |
| Velocità di funzionamento | 0-300 giri al minuto |
| Valore nominale della tensione | 380VAC/24VAC |
| Rumore elettrico | 70 mΩ Min |
Visualizzazione del prodotto
Prezzo di scambio solo su Alibaba
L'anello di scivolo della serie LPT038 è un anello di scivolo conduttivo standard con canali multipli e opzioni di corrente.
- rotazione infinita a 360 gradi, soddisfacendo la trasmissione ibrida di potenza e segnale
- La tecnologia avanzata di spazzola in fibra garantisce basso attrito, bassa resistenza al contatto, detriti senza attrito e funzionamento senza manutenzione
- Progettazione standardizzata e modulare con tecnologia matura per una rapida risposta alla domanda del mercato
Applicazioni
- Apparecchi di controllo dei processi
- Illuminazione d'emergenza, robotica, macchine per la palettizzazione
- Turrette o bobine di cavi per apparecchiature pesanti
- Macchine e apparecchi per l'imballaggio
- Apparecchiature mediche
- Tabelle di indici rotanti
- Sistemi di movimentazione dei semiconduttori
- Macchine e apparecchi industriali
- Macchine per l'esposizione di mostre
- Telecamere ad alta velocità
Specifiche tecniche
| Circuiti | 5 circuiti × segnale RS422, 6 circuiti × 5A, 4 circuiti × Ethernet |
| Voltaggio di funzionamento | 380VAC/24VAC |
| Forza dielettrica | Tra circuiti ≥ 1000V@50Hz (corrente), 300V@50Hz (segnale) |
| Isolamento | 500MΩ@500VDC (corrente), 100MΩ@300VDC (segnale) |
| Rumore elettrico | ≤ 70 mΩ (50 giri al minuto) |
| Velocità di lavoro | 0 ~ 300 giri/min |
| Attraverso il Bore | Φ38,1 mm |
| Contatto | Metallo prezioso |
| Abitazione | Leghe di alluminio |
| Dimensione del filo | Lapp 10019917 filo/Lapp 0028892 filo Simens fili (6XV1840-2AH10) |
| Lunghezza del filo | Rotore: 3000 mm, statore: 1000 mm |
| Temperatura | -20°C~+60°C |
| Umidità | ≤ 60%RH |
| Classificazione IP | IP50 |
Vantaggi competitivi
- Progettazione compatta per adattarsi a vincoli di spazio esigenti
- La bassa coppia riduce al minimo il budget di coppia del sistema
- Consegna rapida
- Lunga durata operativa
Istruzioni di installazione
Il corpo dell'anello di scivolo non deve essere utilizzato per il cuscinetto e il filo non deve essere sottoposto a forze esterne di trazione.Raccomandiamo di fissare l' anello di scivolo sull' albero rotante con quattro viti impostate, inserendo il pezzo a prova di rotazione e pettinando il filo per evitare interferenze o rotture.aggiungere misure di protezione o prendere in considerazione un anello di slittamento su misura con una maggiore protezione.
Vantaggi aziendali
- 12Impianto di 1.000 metri quadrati con oltre 500 dipendenti
- Premio nazionale per l'alta e nuova tecnologia con 69 brevetti
- Partenariati a lungo termine con imprese globali e agenti mondiali
- 10,000+ progetti di successo per applicazioni civili, militari, commerciali e industriali
- Fondata nel 1996 con oltre 20 anni di esperienza nella produzione e nella ricerca e sviluppo
- Soluzioni personalizzate gratuite per anelli di scivolo per diversi requisiti di attrezzature
- Capacità di consegna rapida
Applicazioni tipiche
Informazioni sulle società
Domande frequenti
1Cosa facciamo?
Ci concentriamo sullo sviluppo, la progettazione e la produzione di anelli di alta qualità, offrendo varie soluzioni per sistemi rotanti.
2Cos'e' un anello di scivolo?
Un anello di scivolo è un dispositivo elettromeccanico che consente la trasmissione di potenza e segnali elettrici da strutture stazionarie a strutture rotanti.semplifica il funzionamento del sistema, e elimina i fili soggetti a danni nelle giunzioni mobili.
3Che tipo di anelli di scivolo offriamo?
- Anelli di scivolo elettrici (capsula, foro, miniatura)
- Anelli di scivolo del segnale (USB 2.0/3.0, giunti rotanti in fibra ottica, ad alta frequenza)
- Unioni rotanti pneumatiche/idrauliche
- Anelli di scivolo personalizzati
- Serie di grandi volumi
4Come faccio a scegliere un anello?
La selezione richiede dettagli sui parametri di funzionamento dell'applicazione, compresi i circuiti totali, la tensione/ampere per circuito, la velocità di funzionamento e il tipo di montaggio.Contattaci per assistenza con soluzioni personalizzate/modificate.
5Offrite anelli personalizzati?
Sì, i nostri ingegneri svilupperanno soluzioni perfette per le vostre esigenze specifiche.
