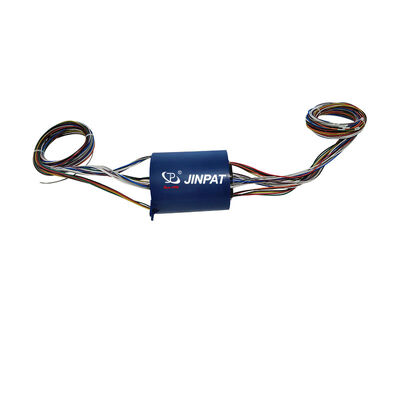

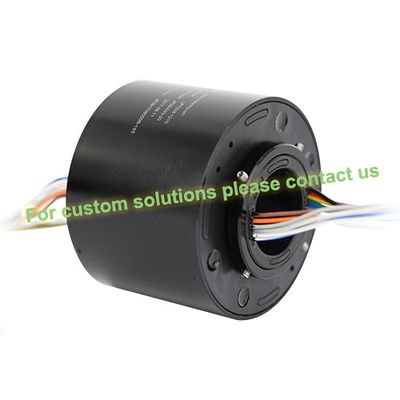

Anello collettore a foro passante a 24 circuiti 500VAC/DC con protezione IP54 per la trasmissione di segnali analogici e digitali

  • 24 Circuits 500VAC/DC Through Hole Slip Ring with IP54 Protection for Analog and Digital Signal Transmission
  • 24 Circuits 500VAC/DC Through Hole Slip Ring with IP54 Protection for Analog and Digital Signal Transmission
Luogo di origine La Cina
Marca JINPAT
Certificazione ISO/CE/RoHS/UL
Numero di modello SPT050-104-2410
Quantità di ordine minimo 10 pezzi
Prezzo negotiable
Imballaggi particolari Norma/a richiesta
Tempi di consegna 2 settimane ARO
Termini di pagamento Bonifico bancario, Contrassegno, Paypal
Capacità di alimentazione 500 pezzi/settimana
Dettagli
Totale 24CKT Dettaglio 24X10A
Tensione nominale 500VAC/DC Temperatura di lavoro -40 ° C ~+80 ° C.
Umidità di lavoro ≤60%RH IP IP54
Evidenziare

15A attraverso l'anello di contatto del foro

,

10A attraverso l'anello di contatto del foro

,

15A tramite i collettori ad anello alesati
Descrizione di prodotto
Anello collettore a foro passante 5A 10A 15A per la trasmissione di segnali analogici e digitali
Un anello collettore è un componente essenziale nei sistemi elettromeccanici che richiedono una rotazione continua durante il trasferimento di potenza o dati da strutture fisse a rotanti. Conosciuti anche come interfacce elettriche rotanti, collettori, giunti girevoli o commutatori, gli anelli collettori migliorano le prestazioni del sistema semplificando le operazioni ed eliminando i cavi penzolanti soggetti a danni dai giunti mobili.
Disegno tecnico SPT050-104-2410
Anello collettore a foro passante a 24 circuiti 500VAC/DC con protezione IP54 per la trasmissione di segnali analogici e digitali 0
Specifiche tecniche
Elettronico ed elettrico Meccanico
Circuiti: 24CKT totali Velocità di lavoro: 0-400 giri/min
Dettaglio: 24×10A Diametro interno: Φ50mm
Tensione nominale: 500VAC/DC Materiale di contatto: Spazzola in fibra
Resistenza dielettrica: 1500VAC@60Hz Materiale dell'alloggiamento: Plastiche rinforzate con fibra
Resistenza di isolamento: ≥1000MΩ@500VDC Lunghezza del filo conduttore: Statore: 1m, Rotore: 1m
Ambiente Osservazioni
Temperatura di esercizio: -40°C a +80°C Applicazione: Varie applicazioni industriali
Umidità di lavoro: ≤60%RH Altro: Opzioni personalizzabili disponibili
Grado IP: IP54 (installazione orizzontale)
Gli anelli collettori a foro passante della serie LPT sono dotati di un foro centrale in grado di ospitare alberi di trasmissione, passaggi gas-liquido e possono integrare vari connettori tra cui alta frequenza, fibra, encoder, guida d'onda, giunti gas e liquidi. L'avanzata tecnologia delle spazzole in fibra garantisce un contatto affidabile con un attrito minimo. Disponibile con fori centrali da 0 a 1000 mm, correnti nominali da mA a 5000 amp e tensioni fino a 10000 volt per soddisfare diverse esigenze di trasmissione.
Caratteristiche principali
  • Trasmettere segnali analogici e digitali
  • Trasmissione mista di potenza e segnali tra cui:
    • Ethernet: 10Mbps/100Mbps/1000Mbps
    • Ethernet industriale: EtherNet, EtherCAT, ProfiNet, Powerlink, SercosIII/IP
    • Video HD: SDI, LVDS
    • Comunicazione seriale: RS232, RS485, RS422
    • Bus seriale universale: USB2.0
    • Fieldbus industriale: CANBus, ProfiBus, InterBus, CC-Link, DeviceNet
    • Segnali dei sensori: Resistenza termica, termocoppia, estensimetro
  • Lunga durata con funzionamento esente da manutenzione
  • Facile installazione e integrazione
