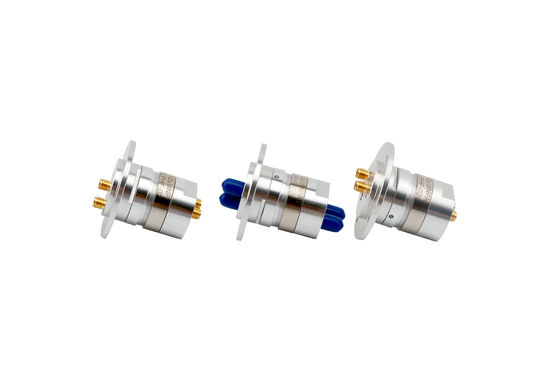

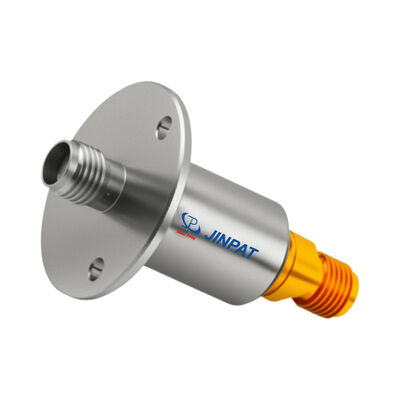

Articolo rotante a anello di scivolo a canale singolo con gamma di frequenze da CC a 18 GHz e custodia in acciaio inossidabile

  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case
  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case
  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case
  • Single Channel Slip Ring Rotary Joint with DC to 18 GHz Frequency Range and Stainless Steel Case
Luogo di origine La Cina
Marca JINPAT
Certificazione ISO/CE/RoHS/UL
Numero di modello LPHF-01B
Quantità di ordine minimo 10 pezzi
Prezzo negotiable
Imballaggi particolari Norma/a richiesta
Tempi di consegna 2 settimane ARO
Termini di pagamento TT/CC/Paypal
Capacità di alimentazione 500 pezzi di /Week
Dettagli
Gamma di frequenza CC a 18 gigahertz Potenza di picco, massima W 1500 @ 1 gigahertz
Fase wow (gradi massimi) 1 ° Perdita di inserzione, wow 0,04 dB
Livello di protezione IP IP 60 per en 60529 Materiale del caso Acciaio inossidabile
Contatto materiale Rame di berillio Applicazione Torrette del veicolo
Evidenziare

giunto rotante dell'anello di contatto

,

Giunto rotante coassiale

,

Anello di contatto di singolo Manica
Descrizione di prodotto
Giunto rotante/giunto rotante a canale singolo da CC a 18 GHz
Design leggero con contatti in rame berillio
I connettori coassiali RF sono componenti essenziali installati su cavi o strumenti per stabilire o interrompere le connessioni elettriche nelle linee di trasmissione. In quanto prodotti di integrazione meccanica ed elettrica, forniscono una soluzione economica e prontamente disponibile per configurazioni a foro passante compatte.
Applicazioni ideali
  • Sistemi video (videosorveglianza CCTV)
  • Robotica e apparecchiature di automazione
  • Avvolgicavi e sistemi di avvolgimento
  • Apparecchiature diagnostiche mediche
  • Macchinari per l'imballaggio
Specifiche a radiofrequenza
Parametro Specifica
Tipo di interfaccia SMA Femmina (50 ohm)
Stile Tipo I
Gamma di frequenza Da CC a 18 GHz
Potenza di picco, massima 1500 W @ 1 GHz
Potenza media, massima 200 W @ 1 GHz
70 W @ 12 GHz
50 W @ 18 GHz
VSWR, massimo 1,20 @ da 0 a 6 GHz
1,25 @ da 6 a 12 GHz
1,30 @ da 12 a 18 GHz
VSWR WOW 0,03
Perdita di inserzione, massima 0,25 dB @ da 0 a 6 GHz
0,30 dB @ da 6 a 12 GHz
0,40 dB @ da 12 a 18 GHz
Perdita di inserzione WOW 0,04 dB
WOW di fase (gradi massimo) 1°
Specifiche meccaniche e ambientali
Parametro Specifica
Velocità di rotazione massima 100 giri/min
Durata di vita minima prevista 5 * 10⁶ rivoluzioni
Coppia di spunto 1 Ncm massimo
Coppia di rotazione continua 1 Ncm massimo
Carico assiale massimo sull'interfaccia ±5 N
Carico radiale massimo sull'interfaccia ±5 N
Materiale della cassa Acciaio inossidabile
Materiale di contatto Rame berillio
Peso approssimativo 11,5 g
Marcatura Etichetta adesiva
Intervallo di temperatura operativa -40 a +70℃
Intervallo di temperatura di stoccaggio -50 a +70℃
Umidità operativa massima (senza condensa) 85%
Umidità di stoccaggio massima 95%
Livello di protezione IP IP 60 secondo EN 60529
Documentazione del prodotto
Articolo rotante a anello di scivolo a canale singolo con gamma di frequenze da CC a 18 GHz e custodia in acciaio inossidabile 0
Disegno di contorno - Specifiche meccaniche
Articolo rotante a anello di scivolo a canale singolo con gamma di frequenze da CC a 18 GHz e custodia in acciaio inossidabile 1
Esempio di applicazione - Implementazione nel mondo reale
