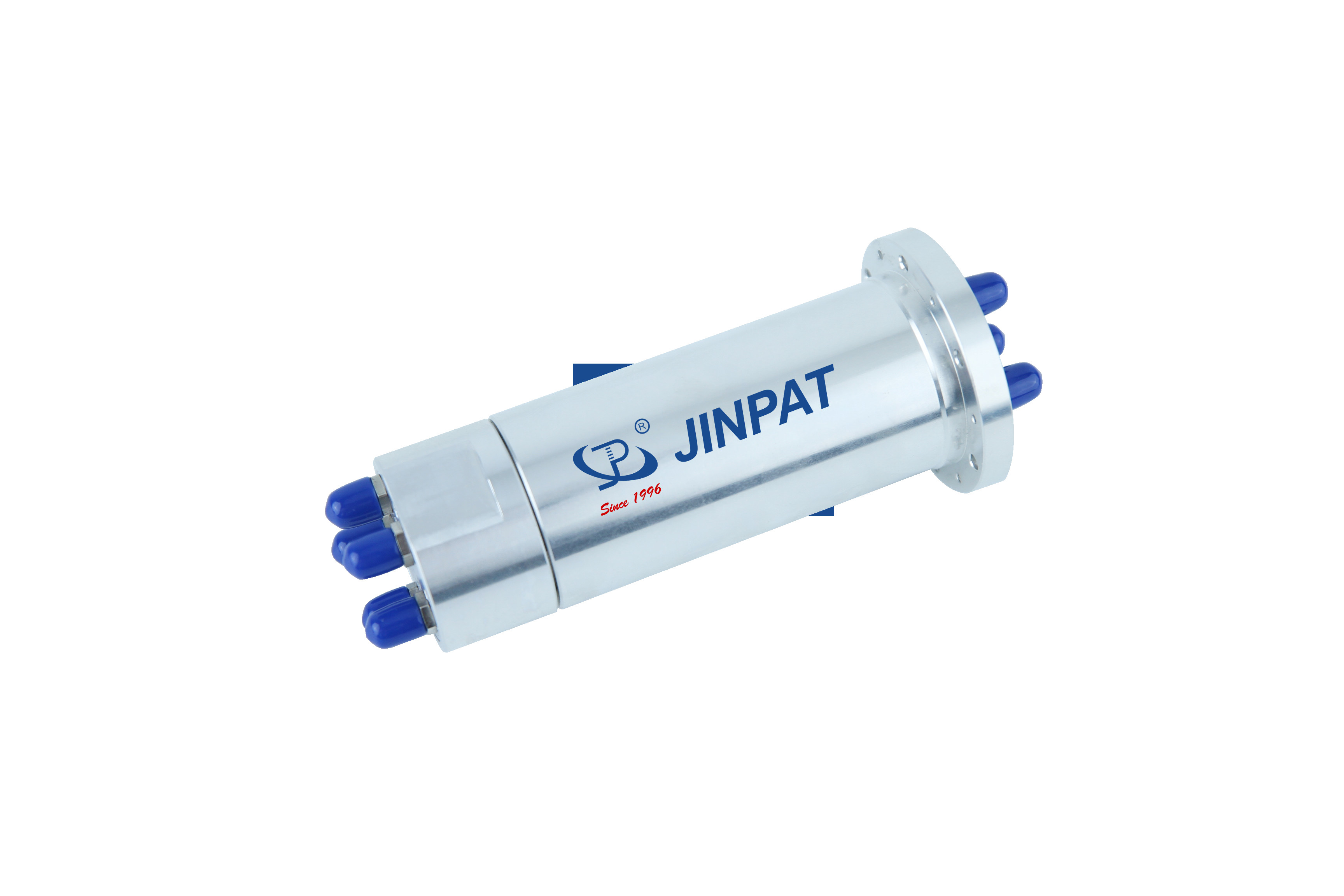

Anello collettore ad alta frequenza a 5 canali 5.25GHz IP40 30rpm

  • 5-Channel High-Frequency Slip Ring 5.25GHz IP40 30rpm
Luogo di origine Cina
Marca JINPAT
Certificazione ISO9001.ISO14000.CE.UL.FCC.RoHS
Numero di modello LPFO-05D
Quantità di ordine minimo 1pc
Prezzo negotiable
Imballaggi particolari Di serie/Su richiesta
Tempi di consegna 2 settimane AR
Termini di pagamento TT/CC/Paypal
Capacità di alimentazione 500 pezzi/settimana

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Specificità Canale CH1-CH5 Durata,Min 5 milione rivoluzioni
Materiale del corpo Lega di alluminio Finitura della superficie della cassa Ossidazione conduttiva
Livello di protezione IP IP40 Livello di protezione IP IP40
Torsione di rotazione 0.1 nm Isolamento 55 dB
Evidenziare

Anello di contatto ad alta frequenza IP40

,

Anello di scivolo ad alta frequenza a 30 giri al minuto
Descrizione di prodotto
Anello di scivolo ad alta frequenza a 5 canali IP40 30 giri al minuto 5,25 GHz
Visualizzazione del prodotto

L'LPHF-05D è un giunto rotante RF compatto e ad alte prestazioni sviluppato da JINPAT, progettato per applicazioni che richiedono una trasmissione di segnali stabile e ad alta frequenza in ambienti dinamici.Con supporto fino a 5.25GHz su 5 canali indipendenti, garantisce un trasferimento efficiente di dati e potenza in sistemi ad alta affidabilità con spazio limitato.

Attributi chiave
Attributo Valore
Specificità Canale CH1-CH5
Tempo di vita, Min. 5 milioni di rivoluzioni
Materiale del corpo Leghe di alluminio
Finitura della superficie della cassa Oxidazione conduttiva
Livello di protezione IP IP40
Torsione di rotazione 0.1Nm
Isolamento 55 dB
Anello collettore ad alta frequenza a 5 canali 5.25GHz IP40 30rpm 0
Caratteristiche del prodotto
  • Supporto ad alta frequenza:Gestisce la trasmissione del segnale RF fino a 5,25 GHz, ideale per il monitoraggio in tempo reale e lo scambio di dati ad alta velocità.
  • Protezione IME/RFI:Lo schermo e il filtro avanzati garantiscono prestazioni stabili in ambienti rumorosi.
  • Progettazione multicanale:5 canali per la trasmissione simultanea di segnali RF e di potenza, ottimizzando l'integrazione del sistema.
  • Costruzione durevole:Elaborato con precisione con leghe ad alta resistenza per una affidabilità a lungo termine in rotazione continua.
  • Personalizzazione rapida:Supporta 12 tipi di connettori (SMA, N, BNC, ecc.) con soluzioni rapide e su misura.
  • Integrazione ibrida:Può essere combinato con anelli di scivolo elettrici per le esigenze di trasmissione di segnali e potenza misti.
Applicazioni tipiche
  • Sistemi di videosorveglianza ad alta definizione
  • Apparecchiature di ingegneria medica
  • Sistemi radar
  • Sistemi elettronici di contromisure
  • Sistemi di comunicazione satellitare
  • Robotica di fascia alta
  • Capsule elettro-ottiche
Per soluzioni integrate con anelli di scivolamento elettrici o requisiti aggiuntivi di trasmissione del segnale, contattateci per una soluzione personalizzata su misura per le vostre esigenze.
Anello collettore ad alta frequenza a 5 canali 5.25GHz IP40 30rpm 1
Specifiche tecniche
Canale CH1 CH2 CH3 CH4 CH5 Torsione di avvio 0.3Nm
Tipo di interfaccia SMA-F ((50Ω) SMA-F ((50Ω) SMA-F ((50Ω) SMA-F ((50Ω) SMA-F ((50Ω) Torsione di rotazione 0.1Nm
Tipo Io... Io... Io... Io... Io... Velocità di rotazione, Max. 30 giri al minuto
Intervallo di frequenza DC-5.25 GHz DC-5.25 GHz DC-5.25 GHz DC-5.25 GHz DC-5.25 GHz Tempo di vita, Min. 5 milioni di rivoluzioni
Potenza di picco, Max. 200 W 200 W 200 W 200 W 200 W Materiale del corpo Leghe di alluminio
Potenza media 10W 10W 10W 10W 10W Finitura della superficie della cassa Oxidazione conduttiva
VSWR, Max. 2.0 2.0 2.0 2.0 2.5 Peso, circa. 00,5 kg
VSWR WOW 0.1 0.3 0.3 0.3 0.3 Livello di protezione IP IP40
Perdita di inserimento, Max. 1.5dB 1.5dB 1.5dB 1.5dB 1.5dB Temperatura di funzionamento -40°C - +65°C
Perdita di inserimento WOW 0.15 dB 0.3 dB 0.3 dB 0.3 dB 0.3 dB Temperatura di conservazione -50~+70°C
Isolamento 55 dB
