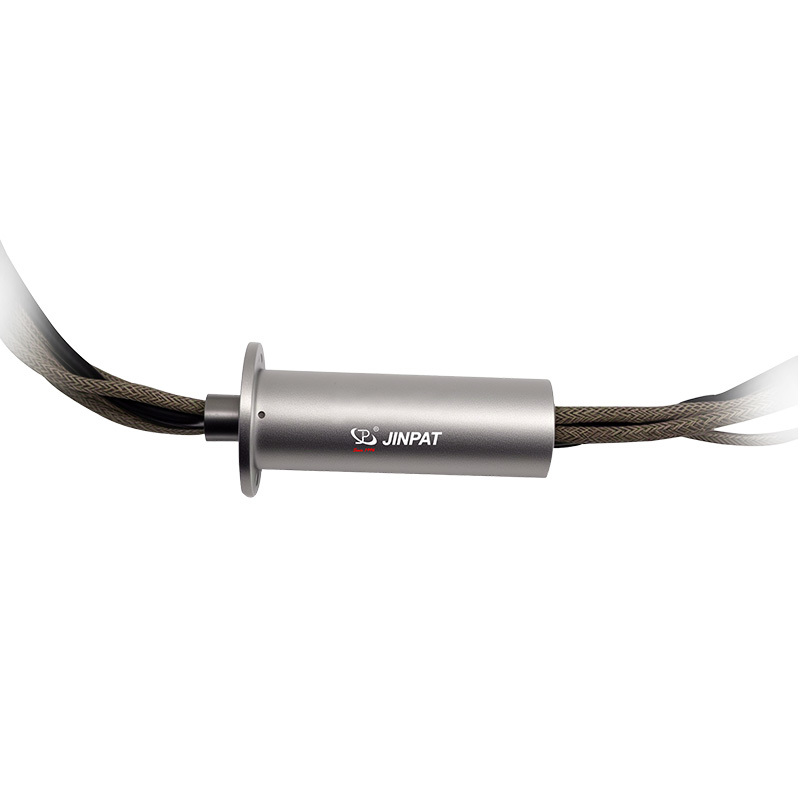

30 circuiti capsula anello di scivolo 2A contatti oro 300 RPM

  • 30 Circuit Capsule Slip Ring 2A Gold Contacts 300 RPM
  • 30 Circuit Capsule Slip Ring 2A Gold Contacts 300 RPM
  • 30 Circuit Capsule Slip Ring 2A Gold Contacts 300 RPM
Luogo di origine La Cina
Marca JINPAT
Certificazione ISO9001.ISO14000.CE.UL.FCC.RoHS
Numero di modello LPC-30T
Quantità di ordine minimo 1PCS
Prezzo negotiable
Imballaggi particolari Norma/a richiesta
Tempi di consegna 2 settimane ARO
Termini di pagamento TT/CC/Paypal
Capacità di alimentazione 50K unità/settimana

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Velocità operativa 0-300 giri al minuto Total Circuits 30
Valutazione attuale 2 amp per circuito Materiale di contatto Oro ad oro
Lunghezza del piombo Norma 250 millimetro (9.843inch) Rumore elettrico 1mΩMin
Applicazione attrezzature mediche. Insulation Resistance 100 MΩ @ 500 VDC
Evidenziare

Anello di contatto della capsula dell'attrezzatura del CCTV

,

Anello di contatto della capsula del FCC RoHS

,

Anello di contatto elettrico IP40
Descrizione di prodotto
Anello Collettore a Capsula ad Alta Velocità IP40 a Basso Rumore Elettrico per Apparecchiature CCTV
Specifiche del Prodotto
Attributo Valore
Velocità di Funzionamento 0-300 rpm
Circuiti Totali 30
Corrente Nominale 2 amp per circuito
Materiale di Contatto Oro su Oro
Lunghezza del Cavo Standard 250 mm (9.843 pollici)
Rumore Elettrico 1mΩMin
Applicazione Apparecchiature mediche
Resistenza di Isolamento 100 MΩ @ 500 VDC
Descrizione del Prodotto
LPC-30T Anello Collettore a Capsula è progettato per sistemi elettromeccanici che richiedono una rotazione continua durante il trasferimento di potenza o dati tra strutture fisse e rotanti. Conosciuti anche come interfacce elettriche rotanti o giunti rotanti elettrici, questi anelli collettori migliorano le capacità del sistema semplificando al contempo la progettazione e prevenendo danni durante la rotazione.
Vantaggi Principali
  • La coppia ridotta al minimo riduce il budget di coppia del sistema
  • Design compatto per applicazioni con spazio limitato
  • Funzionamento regolare e affidabile
  • Basso rumore elettrico per apparecchiature sensibili
  • Spedizione rapida disponibile per esigenze urgenti
  • Capacità di rotazione continua a 360°
  • Elevata capacità di trasferimento della larghezza di banda
30 circuiti capsula anello di scivolo 2A contatti oro 300 RPM 0
Specifiche Tecniche
Elettronico ed Elettrico Meccanico
Circuiti Totale 30 CKT Velocità di Lavoro 0~300rpm
Dettaglio 30x2A Diametro Interno ∅6.4~∅1.5
Tensione Nominale 0~240V AC/DC Materiale di Contatto Oro su Oro
Rigidità Dielettrica ≥500VAC@50Hz(P) ≥100VAC@50Hz(S) Materiale dell'Alloggiamento Lega di Alluminio
Resistenza di Isolamento ≥100MΩ@500VDC(P) ≥10MΩ@100VDC(S) Lunghezza del Filo Conduttore Statore:250±5mm Rotore:250±5mm
Ambiente Osservazioni
Temperatura di Lavoro -20°C~+60°C Applicazione /
Umidità di Lavoro ≤60%RH Altro /
IP IP40 Nota: "P" sta per alimentazione, "S" sta per segnale.

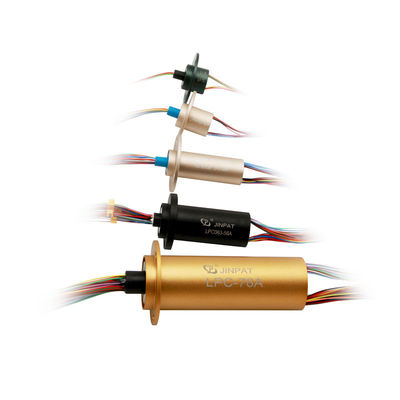

Esempio di Applicazione
30 circuiti capsula anello di scivolo 2A contatti oro 300 RPM 1
Casi Studio dei Clienti
30 circuiti capsula anello di scivolo 2A contatti oro 300 RPM 2 30 circuiti capsula anello di scivolo 2A contatti oro 300 RPM 3
Informazioni su JINPAT
Con 30 anni di esperienza nella produzione di anelli collettori, JINPAT opera in una struttura di 7.000 metri quadrati con un team di ricerca e sviluppo professionale, attrezzature di produzione avanzate e 300 dipendenti qualificati. I nostri anelli collettori sono riconosciuti come marchi leader in Europa e Nord America.
Le nostre avanzate apparecchiature tecniche e strumenti di test di precisione ci consentono di soddisfare le diverse esigenze dei clienti con prodotti durevoli e affidabili in varie specifiche.
Domande Frequenti
Cos'è un Anello Collettore e Come Funziona?
Un anello collettore è un dispositivo elettromeccanico che consente la trasmissione di potenza, segnali elettrici o dati da una struttura fissa a un componente rotante. È costituito da anelli e spazzole conduttivi, che consentono una rotazione continua a 360° senza l'intreccio di fili. Essenziale nei sistemi che richiedono una rotazione illimitata mantenendo la connessione elettrica, come sistemi radar, piattaforme rotanti e bracci robotici.
Come Posso Scegliere l'Anello Collettore Giusto per la Mia Applicazione?
I fattori chiave di selezione includono:
  • Numero e tipo di circuiti (alimentazione, segnale, dati, fibra ottica, RF)
  • Valori nominali di corrente e tensione
  • Velocità di rotazione e durata operativa
  • Requisiti di installazione (attraverso foro, capsula, montato su flangia)
  • Condizioni ambientali (temperatura, umidità, grado IP)
JINPAT offre soluzioni su misura per esigenze tecniche personalizzate.
Offrite Assemblaggi Combinati di Anelli Collettori Elettrici e Unioni Rotanti per Fluidi?
Sì. JINPAT fornisce soluzioni integrate che combinano anelli collettori elettrici con giunti rotanti pneumatici o idraulici in un unico assemblaggio per la trasmissione simultanea di potenza, segnali, fluidi e gas. Offriamo anche giunti rotanti in fibra ottica (FORJ) per la trasmissione dati ad alta velocità e giunti rotanti ad alta frequenza (HFRJ) per il trasferimento di segnali RF/microonde, disponibili come modelli standard o soluzioni completamente personalizzate.
Quali Settori Utilizzano Tipicamente gli Anelli Collettori JINPAT?
I nostri prodotti servono diversi settori tra cui:
  • Aerospaziale e Difesa (sistemi radar, antenne, puntamento)
  • Apparecchiature mediche (scanner TC, robot chirurgici)
  • Energia eolica (sistemi di controllo del passo)
  • Automazione e Robotica (piattaforme rotanti, bracci robotici)
  • Marina e Ingegneria (gru, escavatori, piattaforme petrolifere)
  • Trasmissione e Sorveglianza (telecamere pan-tilt, giunti cardanici)
Riconosciuti per affidabilità, design compatto e prestazioni superiori.
Qual è la Durata Tipica di un Anello Collettore?
La durata varia da diversi milioni a 200 milioni di rotazioni, a seconda di:
  • Velocità di rotazione e ciclo di lavoro
  • Carico elettrico e tipo di segnale
  • Ambiente di lavoro (polvere, umidità, vibrazioni)
  • Qualità dei materiali e design del contatto delle spazzole
Gli anelli collettori JINPAT sono progettati per una lunga durata con bassa manutenzione, comprese serie speciali a lunga durata per applicazioni esigenti.
