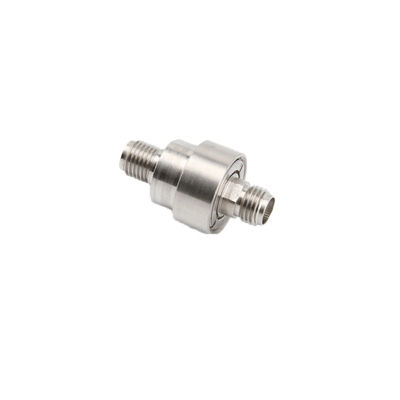

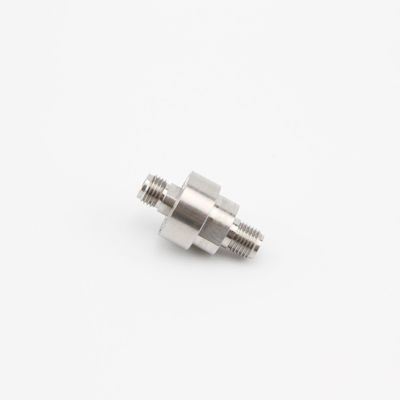

1 canale HF Rotary Slip Ring con potenza massima di 1500W e gamma di frequenza di 18 GHz
| Luogo di origine | La Cina |
|---|---|
| Marca | JINPAT |
| Certificazione | ISO/CE/RoHS/UL |
| Numero di modello | LPHF-01A |
| Quantità di ordine minimo | 10 pezzi |
| Prezzo | negotiable |
| Imballaggi particolari | Norma/a richiesta |
| Tempi di consegna | 2 settimane ARO |
| Termini di pagamento | TT/CC/Paypal |
| Capacità di alimentazione | 50K unità/settimana |
Dettagli
| Numero del canale | 1 | Gamma di frequenza | CC a 18GHz |
|---|---|---|---|
| Potenza di picco, massima | 1500W | ||
| Evidenziare | anello di contatto girante,miniatura attraverso l'anello di contatto alesato,1 anello di contatto rotatorio di HF di Manica |
||
Descrizione di prodotto
1 canale HF anello rotativo 1500W 18 GHz
Descrizione dell'anello di scivolo rotativo RF
Le giunture rotanti RF sono progettate per dispositivi a rotazione continua, che trasmettono segnali ad alta frequenza e velocità da componenti stazionari a componenti rotanti.Questi anelli a scivolo hanno una struttura compatta per una facile integrazione in vari dispositivi, con prestazioni affidabili ed eccellente efficacia di schermatura.
I connettori coassiali RF forniscono ulteriori capacità di elaborazione del segnale, tra cui filtraggio, modulazione di fase, miscelazione di frequenza, attenuazione e rilevamento.tali componenti soddisfano i requisiti più severi dei sistemi d'arma e degli strumenti di misurazione di precisione.
Specifiche tecniche
| Canale | 1 |
| Intervallo di frequenza | DC a 18 GHz |
| VSWR, massimo | 1.20@ 0-6 GHz; 1.25@ 6-12 GHz; 1.35@ 12-18 GHz |
| Variazione VSWR | 0.03 |
| Perdita di inserimento | 0.25 dB@ 0 a 6 GHz; 0.35 dB@ 6 a 12 GHz; 0.50 dB @ 12 a 18 GHz |
| Variazione della perdita di inserimento | 00,04 dB |
| Fase, massimo | 1° |
| Potenza massima, max. | 1500 W |
| Potenza media, massimo | 200 W@1 GHz; 30 W@18 GHz |
| Velocità di lavoro, max. | 100 giri al minuto |
| Tipo di connettore | SMA femminile (50Ω) |
| Materiale di contatto | Acciaio a caldo |
| Materiale del connettore | Acciaio inossidabile |
| Carico assiale della superficie terminale, max. | ±2N |
| Carico radiale della superficie terminale, max. | ±2N |
| Torsione di avvio | 0.5Ncm, massimo |
| Torsione di lavoro | 1Ncm, massimo |
| Peso | 10 g |
| Temperatura di funzionamento | -40°C - +70°C |
| Umidità | 85% |
| Grado di protezione | IP40 |
| La vita | 0.5 milioni di giri |
Disegno di contorno
Disegno di contorno - LPHF-01A

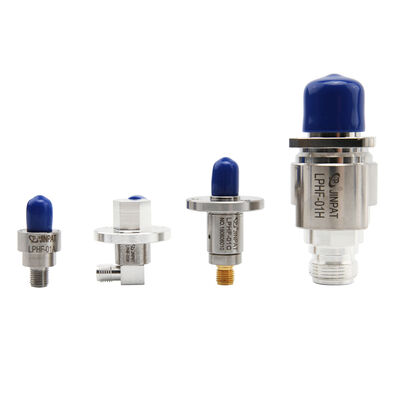

Visualizzazione del prodotto
Display del prodotto - LPHF-01A
