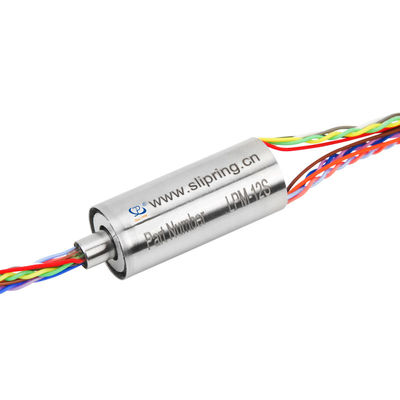

Anello collettore a capsula compatto a 12 circuiti per segnali LVDS con contatto oro-oro
| Luogo di origine | La Cina |
|---|---|
| Marca | JINPAT |
| Certificazione | ISO/CE/RoHS/UL |
| Numero di modello | LPM-12S |
| Quantità di ordine minimo | 10 pezzi |
| Prezzo | negotiable |
| Imballaggi particolari | Norma/a richiesta |
| Tempi di consegna | 2 settimane ARO |
| Termini di pagamento | TT/CC/Paypal |
| Capacità di alimentazione | 500 pezzi di /Week |
Dettagli
| Valutazione della tensione | 7VAC/DC | Rigidità dielettrica | Oltre 500V@50Hz |
|---|---|---|---|
| Isolamento | 100MΩ@100VDC | Rumore elettrico | min 1mΩ |
| Vantaggio | Pacchetto compatto. | Applicazione | Robotica, sensori rotatori |
| Valutazione attuale | 6 segnali del circuits@ LVDS; 4 circuits@ 2A; circuits@ 2 altri segnali | ||
| Evidenziare | anello di contatto compatto,mini anello di contatto,Mini anello di contatto 7VAC |
||
Descrizione di prodotto
Anello Collettore a Capsula 12 Circuiti Segnali LVDS
Anello Collettore per Scanner 3D Compatto per la Trasmissione di Segnali LVDS
Questa unità ad anello collettore di precisione è progettata per sistemi elettromeccanici che richiedono una rotazione continua e senza restrizioni durante il trasferimento di alimentazione e dati da strutture fisse a rotanti. Il modello JINPAT LPM-12S rappresenta una tecnologia avanzata di trasmissione del segnale in un fattore di forma compatto.
Caratteristiche Principali
- Trasmette segnali LVDS attraverso 6 circuiti dedicati
- 4 circuiti nominali per la trasmissione di corrente a 2A
- 2 circuiti aggiuntivi per altri tipi di segnale
- Alloggiamento speciale in lega di acciaio inossidabile per una durata leggera
- Contatti oro-oro per una durata di rotazione estesa di 100 milioni
- Dimensioni compatte: diametro 12,8 mm * lunghezza 30 mm
- Basso requisito di tensione di esercizio di 7V AC/DC
Specifiche Tecniche
| Velocità di Funzionamento | 0-300 rpm |
| Numero di Circuiti | 12 circuiti totali |
| Tensione Nominale | 7V AC/DC |
| Corrente Nominale | 6 circuiti per segnali LVDS; 4 circuiti @ 2A; 2 circuiti per altri segnali |
| Intervallo di Temperatura | 0℃ a +65℃ |
| Materiale dei Contatti | Oro su Oro |
| Dimensione del Cavo | Rame argentato 28# |
| Lunghezza del Cavo | Standard 250 mm (9,843 pollici) |
| Rigidità Dielettrica | ≥500 VAC @50Hz, tra ogni circuito |
| Resistenza di Isolamento | 100 MΩ @ 500 VDC |
| Rumore Elettrico | 1mΩ Min |
Esempio di Applicazione
